Kendin yap uydu anteni kurulumu: bir uydu çanağının kurulumu ve yapılandırılması için ayrıntılı talimatlar

Uydu çanakları son yıllarda toplum için önemini biraz yitirdi. Bunun nedeni, dijital TV set üstü kutularının satışının ortaya çıkmasıdır. Bununla birlikte, özellikle nüfus kentsel alanın dışında yaşıyorsa, bu ekipman talep edilmeye devam etmektedir.

Ekipman satın almak sorun değil, ancak bir uydu çanağı kurmak, bağımsız bir kurulum yaklaşımıyla ciddi bir görev haline gelebilir. Ancak, temel bilgilere sahipseniz, görev büyük ölçüde kolaylaştırılabilir. Popüler Tricolor sistemi örneğini kullanarak kurulumun nasıl yapıldığından bahsedeceğiz.

Potansiyel bir ustanın temel kavramları Geleneksel bir televizyon anteni ile uğraşırken bile ve bu gibi durumlarda kurulum, en azından asgari düzeyde bilgi ve beceri gerektirir. Uydu ekipmanı, geleneksel TV alımından çok daha karmaşıktır. Geleneksel ekipmanın iki ana konsepti varsa – bir kablo ve bir fiş, uydudan alım yapılan bir sistemin bir dizi teknik konsepti vardır:

1. televizyon uydusu
2. Uydu anteni.
3. Dönüştürücü.
4. Çoklu besleme tutucu.
5. Braket.
6. Alıcı.

Uydu ekipmanının kurucu unsurlarının her birini daha ayrıntılı olarak ele alalım. TV uydusu , anten tarafından alınacak sinyalin kaynağıdır. Buna göre, sabit bir sinyal almak için antenin uyduya sabit bir yönü gereklidir.

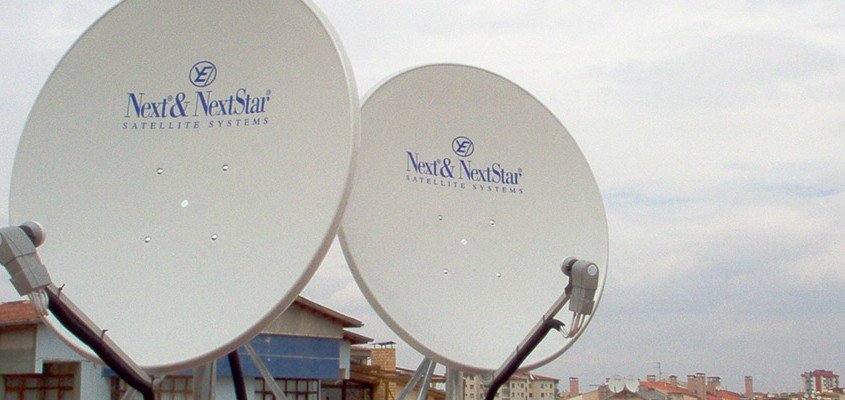

Farklı uydular ve farklı anten tasarımları var, ancak ayar prensibi herkes için neredeyse aynı. Bu televizyon alım teknolojisi için, bir dönüştürme cihazı – dönüştürücü ile donatılmış, farklı çaplarda bir “çanak” disk olan bir uydu çanağı kullanılır .

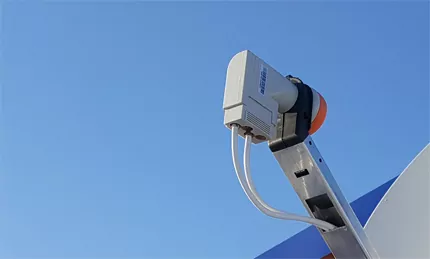

Bu, doğrudan uydu çanağının “ön” kısmına tutturulmuş, genellikle silindirik olan küçük geometrik boyutlu bir modüldür. Disk anteni, yalnızca bir televizyon sinyali almanızı değil, aynı zamanda onu bir noktaya – yani dönüştürücüye – konsantre etmenize ve yönlendirmenize izin veren özel bir tasarıma sahiptir. Aslında, sinyalin kablo aracılığıyla alıcıya beslendiği birincil sinyal yükselticisidir.

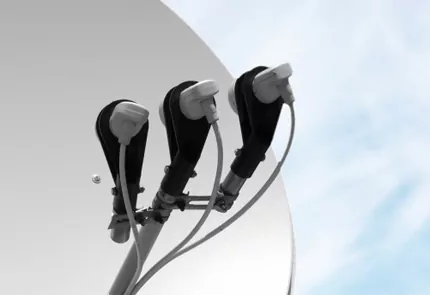

Modülü sabitlemek için özel bir çubuk tutucu kullanılır. “Çoklu besleme tutucusu” adı verilen bir cihaz , aynı çubuk tutucudur, yalnızca biraz modifiye edilmiştir. Farklı uydularla çalışmak için birkaç dönüştürücü yerleştirmenize izin verir. Braket, aslında, bileşen parçalarından monte edilen ve uydu çanağının amaçlanan kurulum yerine sabitlenen mekanik bir yapıdır. Kural olarak, böyle bir yer binanın duvarıdır, daha az sıklıkla çatı makas sistemi.

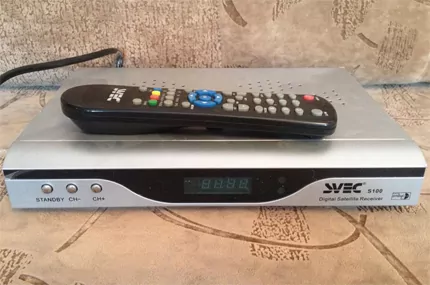

Alınan televizyon sinyalini işlemek için elektronik modül, daha sonra televizyon alıcısının ekranında bilgi görüntülenmesiyle alıcı olarak adlandırıldı . Üreticiye bağlı olarak farklı alıcı tasarımları vardır. Bununla birlikte, belirli bir üretici, kural olarak, anten ve cihaz arasındaki yazışmayı dikkate alarak ekipmanı tamamlar.

Bu nedenle, herhangi bir alıcıyı (alıcıyı) herhangi bir “yerli olmayan” antenle eşleştirmek oldukça sorunludur. Evinize kendiniz kurmadan ve modern bir TV için bir uydu çanağı kurmadan önce bu nokta dikkate alınmalıdır .

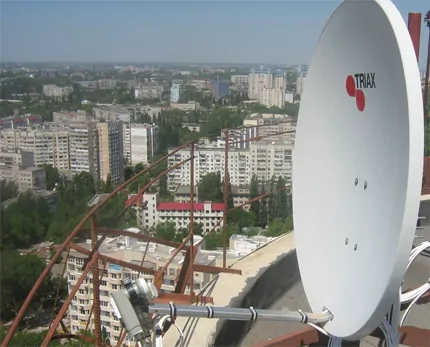

Ekipman için uygun yer seçimi Her şeyden önce, uydu çanağının en uygun yerini seçmelisiniz. “Optimal” terimi ile ne kastedilmektedir? Tabii ki, verici uydu yönünde tamamen serbest bir alan. Yani, belirli bir yönde, aşağıdakilere benzer herhangi bir nesnenin varlığı: binalar; ağaçlar; reklam afişleri vb. Ekipmanın geri kalanının (alıcı, TV) uydu çanağının kurulum noktasına yerleştirilmesinin mümkün olan maksimum yakınlığının sağlanması da önerilir. Bunlar kritik gereksinimler değildir, ancak bu gereksinimlerin karşılanması, ekipmanın kurulumunu basitleştirmeye yardımcı olacaktır.

UYDU ALIM SİSTEMİ KURULUMU

Büyük bir şehrin sakini evde uydu TV alımı kuracağı zaman, satın alınan ekipmanı kuracak bir ustayı araması onun için sorun değil. Kırsal alanlarda ise durum farklıdır. Bu makale, bir nedenden ötürü, bağımsız olarak bir alıcı uydu sistemi kurmak ve kurmak isteyenler için tasarlanmıştır.

Uydu TV için şu veya bu ekipmanı satın almadan önce, potansiyel bir izleyicinin bir takım soruları yanıtlaması gerekecektir.

Öncelikle hangi program ve türlerle ilgileniyor, Türkçemi mı olmalı, yoksa orijinal Batı programlarını tercüme etmeden kullanmak mı tercih edilir?

Örneğin ülkemizde en yaygın olan NTV+ televizyon uydu program paketini ele alalım. Belki de herhangi bir kullanıcı için evrenseldir. Her şeye sahiptir: yabancı ve yerli filmler, hisse senedi raporları, eğitim programları, klasik ve popüler müzik, spor ve çok daha fazlası.

İkinci soru: Bu uydu paketini bölgenizde almak mümkün mü? “Telesputnik” dergisinden veya aynı isimdeki dizinden, NTV + paketinin 36 ° doğu boylam konumunda bulunan Eutelsat W4 uydusundan yayınlandığını öğrenebilirsiniz. Aynı yayınlarda, üzerinde farklı güçlerdeki sinyallerin alınması için sınırların ana hatlarını çizen kapalı eğrilere sahip bir coğrafi harita olan bir uydu kapsama haritası (Şekil 1) bulmak kolaydır. (Güç değerleri dBW olarak verilmiştir). Bazı haritalarda, basitlik için, güç değerleri yerine anten boyutları verilir (örneğin, 53 dBW – 0,6 m yerine; 48 dBW – 0,9 m, vb. yerine), hangi bölgede hangi bölgede olduğunu hemen görmenizi sağlar. anten kullanılmalıdır.

Üçüncü soru: Anteni, yerel “nesneler” (komşu evler, ağaçlar vb.) Uydunun yönünü engellemeyecek şekilde kurmak mümkün mü?

Bu yönü belirlemek için, yani uydunun gökyüzünün hangi noktasında “asılı” durduğunu belirlemek için ihtiyacınız olan: bir mühendislik hesap makinesi artı okul coğrafya ve trigonometri bilgisi. Onların yardımıyla, formüllerle hesaplanan iki miktarı hesaplamak gerekir: azimut ve yükseklik (Şekil 2):

nerede a – azimut;

β – yükseklik açısı;

G1 – alım yerinin coğrafi boylamı;

G2 – yörüngedeki uydu konumunun boylamı (boylam batı ise, sayıların önüne eksi gelir);

W – alıcı yerin grafik enlemi.

Koordinatları belirledikten sonra pusula alıp istenilen yönde herhangi bir engel olmadığından emin olmanız yeterlidir. Durum böyle değilse, anteni kurmak için başka bir yer bulmanız gerekecektir. Sinyal için “yol” boşsa, ekipman seçimine ve satın alınmasına devam edebilirsiniz.

Bileşiminde neler olduğu ve bireysel öğelerin nasıl çalıştığı yukarıda özetlenmiştir. Uydu teknolojisi satan herhangi bir şirketten daha ayrıntılı bilgi ve ekipman seçiminde yardım alınabilir.

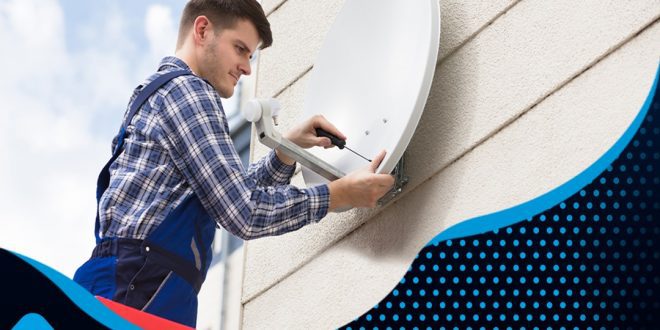

Ekipman satın alındığında, kurulum işinin sırası başlar. İlk önce anteni takın. Bizim versiyonumuzda, bu büyük olasılıkla sabit süspansiyonlu bir ofset antendir. Kural olarak tasarımına dahil olan bir brakete sabitlerler. Braketin yeri, kurulu antenin ayarlanabilmesi için seçilir: bir yandan diğer yana döndürülür ve yatırılır. Braket, dikey bir yüzeye (örneğin, bir evin duvarına) çok sağlam bir şekilde monte edilir ve sabitlenir – bazen anteni kuvvetli bir rüzgar altında tutması gerekecek ve istenen yönden birkaç derece bile sapmasını önleyecektir. .

Ardından, talimatları izleyerek anten monte edilir. Bu durumda parabolik aynaya zarar vermemek için özel dikkat gösterilmelidir.

Dikkat. Bir antene bir dönüştürücü kurarken, beslemesinin kesilmesinin tam olarak antenin odağında olması önemlidir. Tipik olarak, dönüştürücünün konumu tutucu tarafından yapısal olarak belirlenir, ancak birkaç santimetrelik bir oynama yapılmasına izin verilir. Bu nedenle, satıcının uzmanlarından ışınlayıcının tam konumunu bulmak daha iyidir, ancak antenin genel ayarıyla deneysel olarak da belirlenebilir.

Montajdan sonra, anten, montaj cıvatalarını hafifçe sıkarak brakete monte edilir, böylece “tabak” ı azimutta ve yükseklikte biraz çaba ile döndürmek mümkün kalır.

Dönüştürücü, özel bir Satfinder ayar cihazının girişine (elektromanyetik alan gücünün işaretçi göstergesi) bağlanır ve cihazın çıkışı alıcıya bağlanır. Alıcı, talimatlara uygun olarak TV’ye bağlanır.

Bu işlemin bir VCR’yi bağlamaya benzer olduğunu unutmayın: TV’nin anten girişine bir HF kablosuyla veya LF girişine bir LF kablosuyla. (Bazı alıcıların yalnızca LF çıkışına sahip olduğunu unutmayın.) Bağlantı kontrol edildikten sonra alıcı ve TV açılabilir.

Satın alınan alıcının istenen paketi alacak şekilde programlanmış olması iyidir. Durum böyle değilse, alıcı menüsünü kullanarak dönüştürücünün parametrelerini (tipi ve ara frekansı) ve alınan en az bir uydu vericisinin (transponder) parametrelerini girmeniz gerekecektir.

Şimdi sıra ofset antenimizi kurmaya geldi. Uydunun yönünün antenin ekseniyle çakıştığı, böylece hedefi “gözle” bile olsa sert bir şekilde hedeflemesinin zor olmadığı doğrudan odaklamanın aksine, bir ofset anten kurmak daha zordur.

Yakınlarda bir yere önceden kurulmuş benzer bir anteni fark etmek ve en azından konumunu yaklaşık olarak tekrarlamak mümkünse, çalışma kısmen kolaylaştırılabilir. Böyle bir “ipucu” yoksa, ayarlama iki aşamada gerçekleştirilir: azimutta işaret etme ve yükseklikte işaret etme.

Daha önce hesaplanan azimut açısı pusula tarafından algılanır – çubuğun bu yönde olması gerekir – dönüştürücü tutucunun yönlendirilmesi gerekir. Yükselterek işaretleme, Satfinder ayar cihazının kadranlı göstergesinde bir sinyal görünene kadar anten aynasını yumuşak bir şekilde yukarı ve aşağı sallayarak gerçekleştirilir. Bundan sonra, antenin azimut ve yükseklikteki konumunu hafifçe değiştirerek, alet iğnesinin maksimum okumasını elde etmek gerekir. Her şey doğru yapılırsa, “Sinyal yok” yazısı yerine, TV ekranında bu kanalda yayınlanan programın normal bir televizyon görüntüsü görünecektir. Ancak bu sadece kanal açıkken gerçekleşecektir. Şifrelenmişse ekranda şu mesaj görünür: “Kanal eksik veya şifreli.” Görüntülemek için alıcının alıcı yuvasına bir erişim kartı takmanız gerektiği açıktır.

Dikkat. Ayarı tamamladıktan sonra, anten seçilen konuma sıkıca sabitlenmelidir.

Ve nihayet, sonuncusu. Alıcınız bu uydudan tüm kanalları alacak şekilde programlanmadıysa, tekrar menüsüne erişmeli ve otomatik kanal aramayı açmalısınız. Alıcı tam bir arama yapacak ve bulunan tüm kanalları hafızasına “kaydetecektir”.
